IC7600 — это серьёзно!

Сегодня мое повествование об интерьере довольно долго присутствующего на рынке трансивера ICOM 7600. Центр передней панели венчает классический для фирмы ICOM дисплей, в отличие от других моделей оборудованный светодиодной подсветкой:

Вид со снятой верхней крышкой:

Не сразу обнаружишь разницу со старшим братом — IC756pro3. Видны три литых отсека — грамотный конструктив  в отличие сляпанных на скорую руку трансиверов с бюджетной одноплатной концепцией. В левом отсеке расположена плата усилителя мощности:

Он собран полностью на полевых транзисторах, что обеспечивает хорошие интермодуляционные характеристики сигнала. Каскады настраиваются правильно, и не требуют регулировок после покупки в отличие от некоторых  трансиверов производимых в Сингапуре. В центральном отсеке расположена плата полосовых фильтров передатчика:

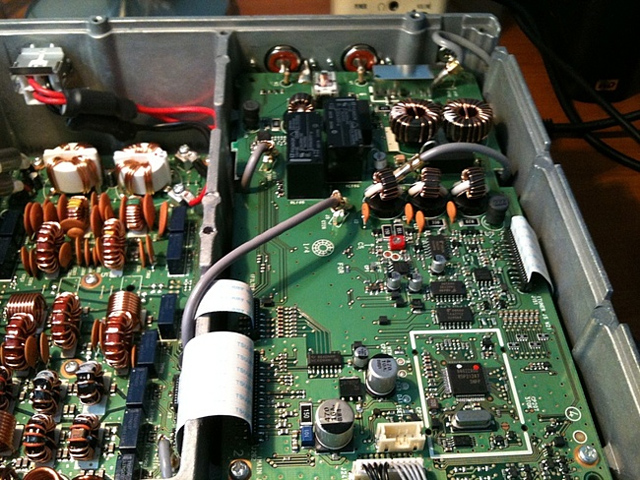

 В правом отсеке быстродействующий малошумящий антенный тюнер:

 В котором применяются качественные реле производства японской фирмы OMRON:

 Для охлаждения трансивера используется малошумящий вентилятор, активируемый термодатчиком:

Вид снизу:

В правом нижнем углу раcположены полосовые фильтры приемника:качество позволило достичь уровня IP3 +30дБм! В трансивере штатно установлены 3 фильтра по 1 ПЧ. Их работу наглядно демонстрирует видеоролик:

Данный трансивер можно охарактеризовать как СДР радио в одной коробке — настолько хорош Inband IMD приемника, ведь его тракт не испорчен применением дешёвых псевдофильтров. Ну и в отличие от СДР наличествуют неплохие полосовые фильтра и хороший набор руффинг фильтров.

Здесь я рассказывал о шуме TS2000 на КВ. Теперь можно оценить навязчивый шум на УКВ диапазоне 1296МГц:



Слышно, как слабый сигнал утопает в спектральной грязи тракта TS2000. По этой причине опытные УКВисты вынуждены докупать к казалось бы самодостаточному радио качественные трансвертеры.
